Polymer-tech SolutionsTM
● 安裝LIN-11Q方型滑動膜
● 自潤滑、免維護
● 重量輕、快速裝配
● 用于WQ系列方型雙軌
● 抵抗灰塵、無噪音

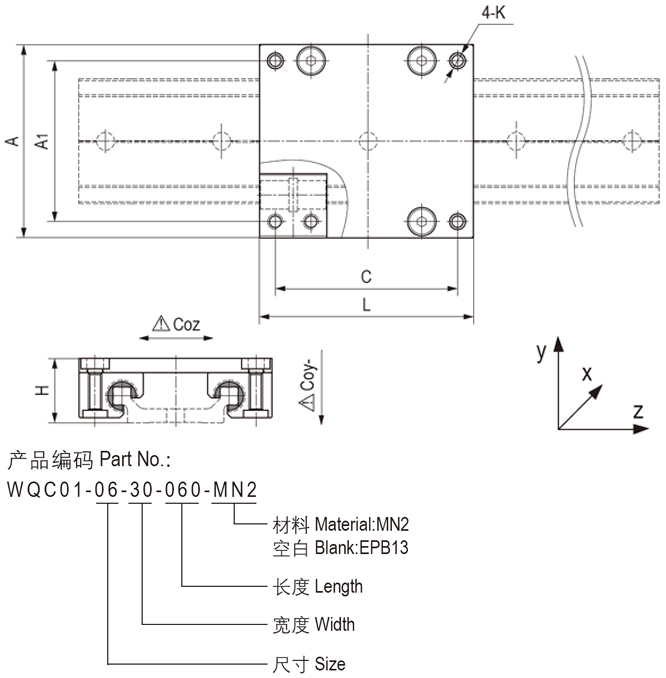

產品編碼 | 靜態載荷 | 重量 | ||||
Coy- [N] | Coz [N] | Mox [Nm] | Moy [Nm] | Moz [Nm] | [kg] | |
WQC01-06-30-060 | 1680 | 840 | 25 | 34 | 34 | 0.07 |
WQC01-06-30-080 | 1680 | 840 | 25 | 51 | 51 | 0.09 |
| WQC01-06-30-100 | 1680 | 840 | 25 | 68 | 68 | 0.12 |
WQC01-10-40-100 | 4800 | 2400 | 96 | 170 | 170 | 0.21 |
WQC01-10-40-150 | 4800 | 2400 | 96 | 290 | 290 | 0.32 |
| WQC01-10-40-200 | 4800 | 2400 | 96 | 410 | 410 | 0.42 |
WQC01-16-60-100 | 8400 | 4200 | 240 | 270 | 270 | 0.41 |
WQC01-16-60-150 | 8400 | 4200 | 240 | 480 | 480 | 0.61 |
| WQC01-16-60-200 | 8400 | 4200 | 240 | 690 | 690 | 0.80 |
WQC01-20-80-150 | 12800 | 6400 | 525 | 670 | 670 | 0.99 |
WQC01-20-80-200 | 12800 | 6400 | 525 | 990 | 990 | 1.33 |
| WQC01-20-80-250 | 12800 | 6400 | 525 | 1250 | 1250 | 1.66 |
●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與直線滑塊的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
