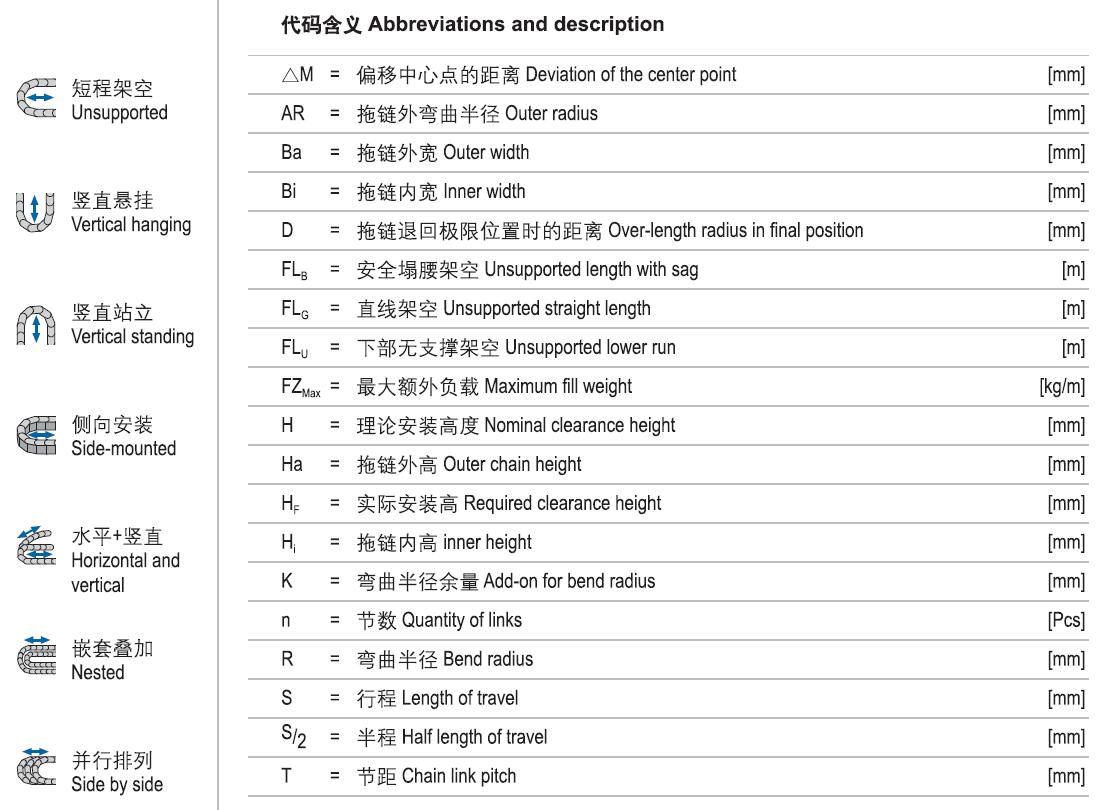

▊ 拖鏈應用圖標

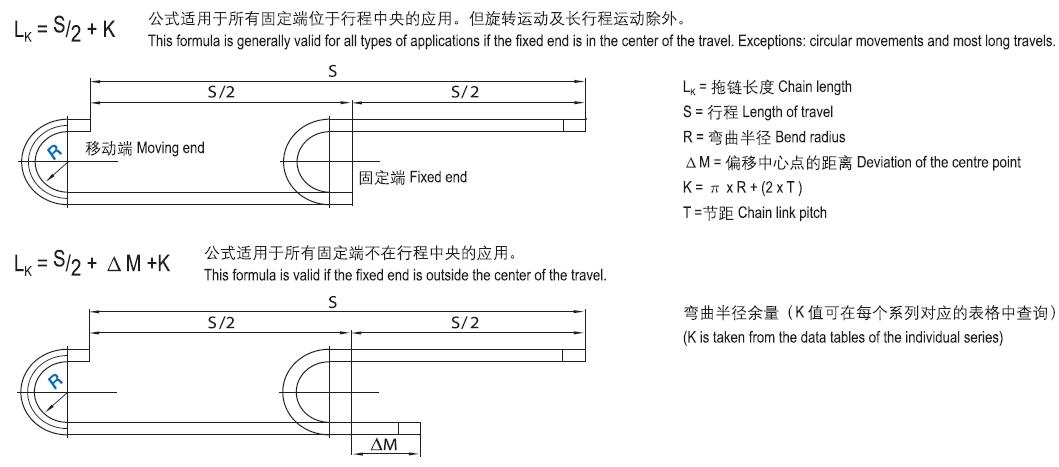

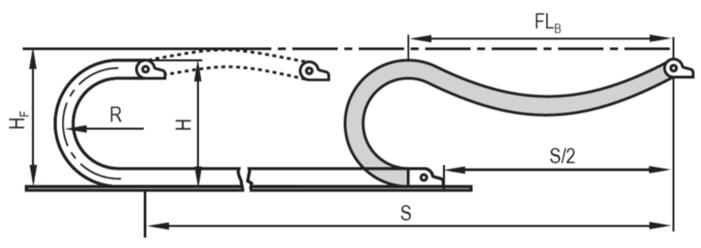

▊ 拖鏈長度計算

固定端在行程中心為優選解決方案
如果拖鏈固定端位于行程中央，則拖鏈長度等于行程一半加上K值（K值可在數據表中查詢）。固定端位于中央也是經濟型的一種安裝方法， 可以節省拖鏈、電纜及拖管的長度。

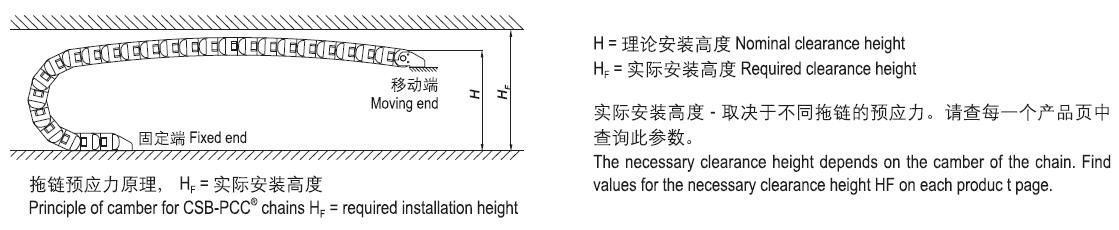

▊ 拖鏈預應力

預應力指的是拖鏈運行時上部的上拱度。所有的DURAMOV?拖鏈都帶有預應力，無預應力的產品可按要求提供。預應力可以延長使用壽命，增加架空長度。在所有拖鏈的安裝尺寸描述中都可以找到一個HF值，這就是在考慮預應力的情況下實際安裝高度；但安裝空間受限時，我們可以按要求提供無預應力的拖鏈，但這類產品的承載力也與標準產品不同。

▊ 拖鏈架空安裝

如果在整個行程中拖鏈的上部未接觸下部。這種情況我們稱之為架空。移動端到拖鏈彎曲半徑圓弧的距離稱之為架空長度。架空是最常用的應用。拖鏈非常適用高要求長使用壽命的場合。最終架空長度取決于拖鏈或拖管的類型以及內部負載。

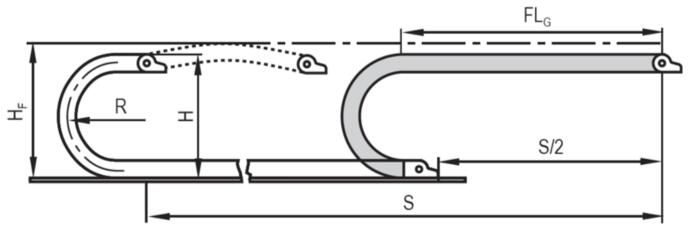

▊ FL_G-拖鏈直線架空安裝

FL_G是指拖鏈運行時上部有上拱，呈直線或者有10-50mm的塌腰。 FL_G使用是通常推薦的應用。拖鏈在這種情況下運行噪音更低，而且磨損更小。

 FL_G的應用可以達到最長的使用壽命，最大的速度及加速度。

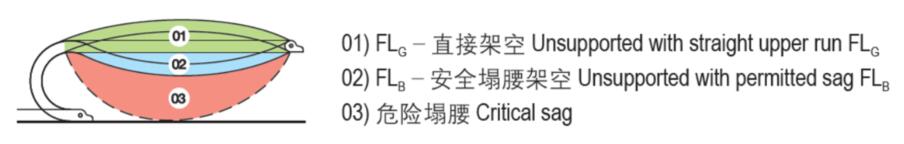

▊ 拖鏈安全塌腰架空安裝

FL_B拖鏈運行時有大于10-50mm（根據不同拖鏈大?。┑乃中∮谧畲笏臓顟B(tài)。FL_B應用在許多情況下是允許使用的，但當頻率或加速度較大時很容易產生問題。

 FL_G的應用可以達到最長的使用壽命，最大的速度及加速度。

▊ 拖鏈危險塌腰架空安裝

如果塌腰大于FL_B，則我們稱之為危險塌腰。這種安裝需要避免或者要有特殊的條件限定。當長時間后拖鏈或者拖管出現了危險塌腰，則表示需要更換。如果您的應用需要危險塌腰。

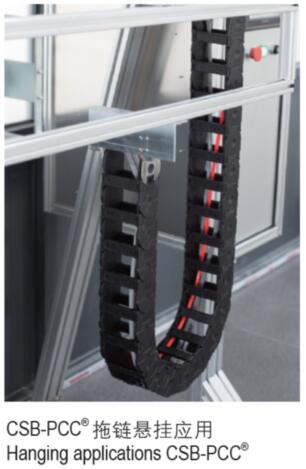

▊ 拖鏈豎直懸掛安裝

根據懸掛應用的原理，拖鏈可達到100米高度。使用內部分隔片的拖鏈能夠在同一系統中安裝不同的管線，而且不會相互纏繞。對于懸掛使用，我們推薦采用固定式接頭。

▊ 電纜及介質管

在垂直懸掛應用中有兩個重要因素，即管線在拖鏈中的鋪設方式以及在端點的固定方式：所有電纜及介質管都必須懸掛，以便承受自重。拖鏈只是起規范管線作用，而不承受任何附加張力。內部分隔片可用于明確分隔所有電纜及介質管。電纜及介質管必須可靠的固定在拖鏈的兩端。這些設計的首先必須保證電纜能夠自由移動，并承受自重。

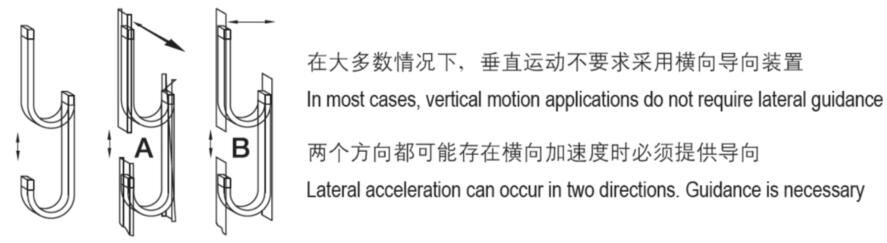

▊ 存在橫向加速度的垂直運動

如果存在橫向加速度，則大多數拖鏈必須安裝擋板。左圖即顯示了這個原理。也可部分安裝檔板，但是它必須至少覆蓋拖鏈可能搖擺處。如果可以選擇，應優先考慮圖A方案。拖鏈側面的附加導向裝置有助于進一步的穩定拖鏈。

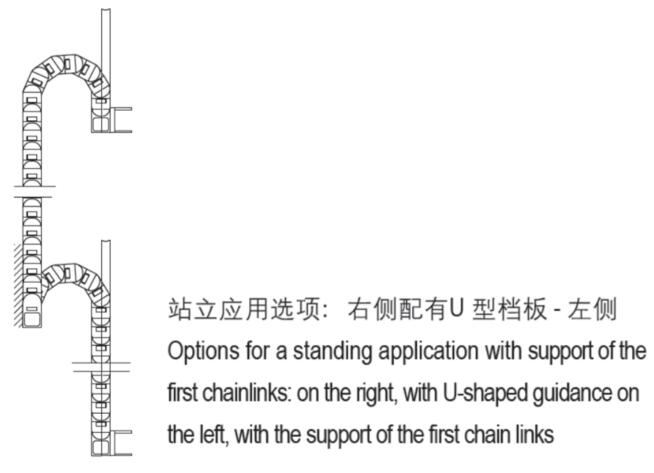

▊ 拖鏈垂直-站立應用

站立使用廣泛應用于各種機器設備中，以引導電纜沿垂直直線方向運動。

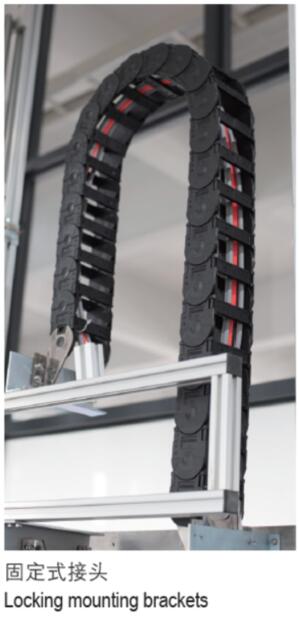

▊ 接頭

必須使用接頭，以確保拖鏈正常運行。我們強烈推薦使用固定式接頭，因?yàn)檫@種接頭能夠與機器平齊連接。

▊ 電纜及介質管

電纜及介質管必須鋪設在拖鏈中，以便自由彎曲。為了精確引導電纜及介質管，我們強烈推薦使用內部分隔片模塊。電纜必須在拖鏈兩端用去應力元件固定。

▊ 橫向加速度

如果存在橫向加速度，拖鏈應沿著外半徑方向提供支撐。對于更高的拖鏈高度，通常建議至少沿著外半徑方向支撐三個鏈節。如果高度及重量達到最大值，通常必須支撐整個拖鏈。由于重量、行程高度、拖鏈類型及彎曲半徑存在各種組合方式。我們建議您和我們聯系。

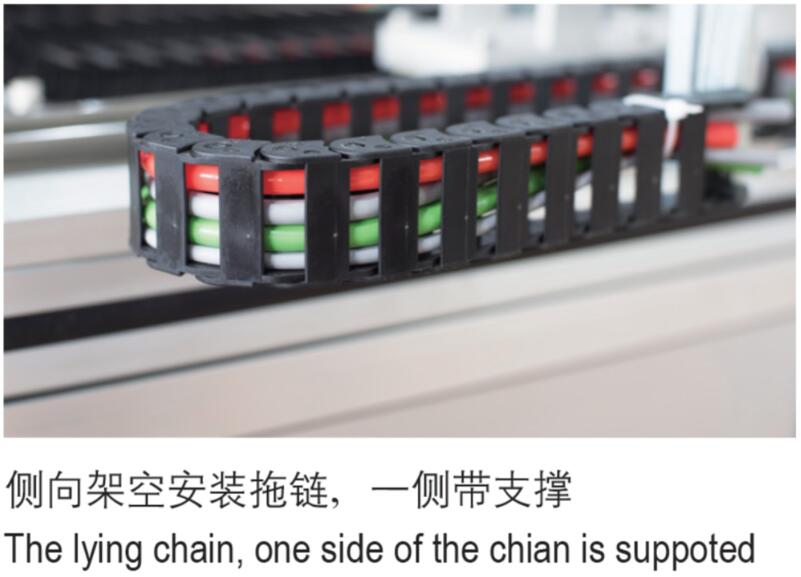

▊ 側向安裝拖鏈

拖鏈側向安裝時架空長度有限。這種情況下的“架空長度”取決于下列幾個因素：
 1、負載
 2、拖鏈寬度
 3、彎曲半徑
 4、平行布置
 對于側向安裝使用，我們建議使用固定式接頭

拖鏈負載越大，架空長度越短。如果側向安裝，則拖鏈寬度即為高度。由于“高度”增加，拖鏈系統的穩定性相應得到提高。較小的彎曲半徑可進一步提高穩定性。如果在兩條拖鏈的平行運動中增加第二軸附加運動，會使架空長度縮短。對于負載較低的應用，使用標準接頭即可。但是，如果負載較高，行程較長，則拖鏈必須配有整體或部分支撐。由于應用可能性多種多樣。
 如果安裝高度有限，強烈推薦采用側向安裝拖鏈
 根據客戶要求，可提供側向安裝架空長度標準值，架空長度可通過支撐接頭旁的鏈節得以延伸
 3、彎曲半徑
 4、平行布置
 對于側向安裝使用，我們建議使用固定式接頭

▊ 電纜或者軟管在拖鏈中的布置

為了保證拖鏈的功能正常并且為了避免其中的電纜或者軟管遭到損傷，在布置電纜或者軟管時必須遵守某些原則：

	▊ 電纜與周?chē)臻g及其他電纜之間要留出至少10%電纜直徑的距離，液壓管線至少要留出20%
	▊ 為了減少可能存在的摩擦，避免電纜或者軟管等具有不同外皮材質的管線放置在一起。（例如，電纜與液壓管線）
	▊ 在有多根電纜和軟管的應用中，為了避免它們之間的相互摩擦，最好將它們放置在適當?shù)莫?dú)立空間內并且用隔片將它們相互分隔。如果沒有條件實現，則要確保它們之間留有足夠的空間以免發生相互摩擦（H<D）
	▊ 布置電纜或者軟管的時候要根據它們的直徑和重量以對稱的方式進行布置，最大和最重的電纜放置在截面的最外側，小的和輕的電纜放在內側。

● 質保承諾何時適用？

    自交貨日起36個月內DURAMOV?質保承諾有效。

● 哪些情況下可以申請質保？

    只要可以證明交付的DURAMOV?電纜拖鏈存在制造錯誤，就可以申請質保。
    正確使用DURAMOV?電纜拖鏈 ， 但電纜拖鏈在質保期屆滿之前因自然磨損而失效也可以申請質保。

● 哪些情況下不可申請質保？

    因安裝錯誤或使用不當而導致電纜拖鏈出現機械損壞，無法申請質保。

● 質保何時開始生效？

   DURAMOV?電纜拖鏈的質保服務自2021年6月1日起開始的訂單生效，質保期自其交付之日起開始生效。

● 質保何時終止？

    質保在自交付之日起36個月后終止。

● 質保包括哪些內容？

    在質保期內，CSB可提供免費拖鏈部件更換。但這僅適用于因磨損而失效的DURAMOV?電纜拖鏈部件。

● 質保期會因更換件交付而延長嗎？

    更換件交付不會使質保期延長。

● 使用的拖鏈電纜提供質保嗎？

    我們也為使用的FLEXMOV? 高柔性電纜 提供長達36個月的質保。

● DURAMOV?質保在哪些國家有效？

    DURAMOV?質保在全球范圍內有效。

● 如果我想申請質保索賠，我該如何操作？

    如果要申請質保，可以聯系我們的 銷售團隊。他們會很樂意為您提供幫助。
