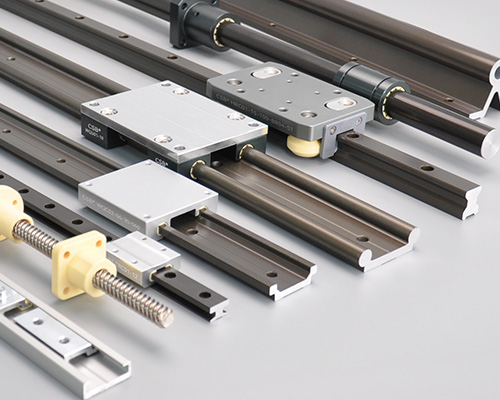

CSB-LIN?直線導軌與絲桿螺母均是采用免維護的滑動結構設計，所有滑動單元均采取經過耐磨優化的CSB-EPB?材料制成，而所有的軸或?qū)к壘捎帽砻嬗不幚淼匿X合金或不銹鋼制成。合理的材料和結構設計實現了CSB-LIN?直線導軌&絲桿螺母長期免維護、耐灰塵、抗腐蝕和低噪音。
硬質氧化鋁合金導軌，配合HRC免維護滾輪滑臺實現順暢運行；驅動力約為滑動滑臺的10%；許可最高速度10m/s...
直線驅動系統中的浮動式軸承
在有兩根軸或?qū)к壠叫惺褂玫闹本€運動系統里，我們建議其中一邊安裝浮動直線軸承。無論是水平安裝，垂直安裝還是側向安裝，這種固定軸 承加浮動軸承的合理結構適合每個方向。這種安裝方式可以避免由于兩根軸或?qū)к壍钠叫卸绕顚?dǎo)致的卡死現象。這是由浮動軸承通過對可能 產生平行度偏差的方向做一定范圍的游動來實現的。
在安裝時，必須保證浮動軸承在同兩個方向上有相似的角度。軸或?qū)к壓洼S承之間的接觸面必須充分平整以避免應力集中。安裝不順暢的小區 域可以由浮動軸承自動調整。
● 最大比例為2:1
● 1X =同軸軸承分離
● 2X =從軸到負載或驅動力的距離
● 小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
如果您有任何設計或安裝方面的疑惑，請與我們的工程師聯系。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
