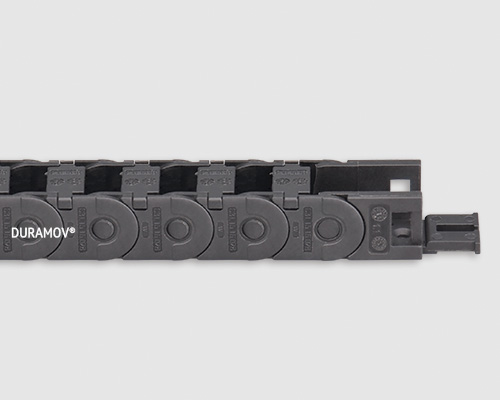

C31.10微型可打開電纜拖鏈

產品特性

C31.10微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31.10微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。

● 長期使用溫度：-40/+120℃

● 內高Hi：10 mm
● 內寬Bi：10-30 mm
● 彎曲半徑R：18-38 mm
● 節距Pitch：20 mm

抗靜電電纜拖鏈根據需求提供ESD抗靜電荷/防爆版拖鏈C31E.10

C31.10微型可打開電纜拖鏈
結構圖片

▊C31.10微型可打開電纜拖鏈

C31.10微型可打開電纜拖鏈

▊產品特性

C31.10微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31.10微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。
●拖鏈內高10mm，內寬10-30mm
●快速打開：沿外側或內側打開
●小節距設計實現低噪音順暢運行
●雙重限位堅固蓋板實現長行程

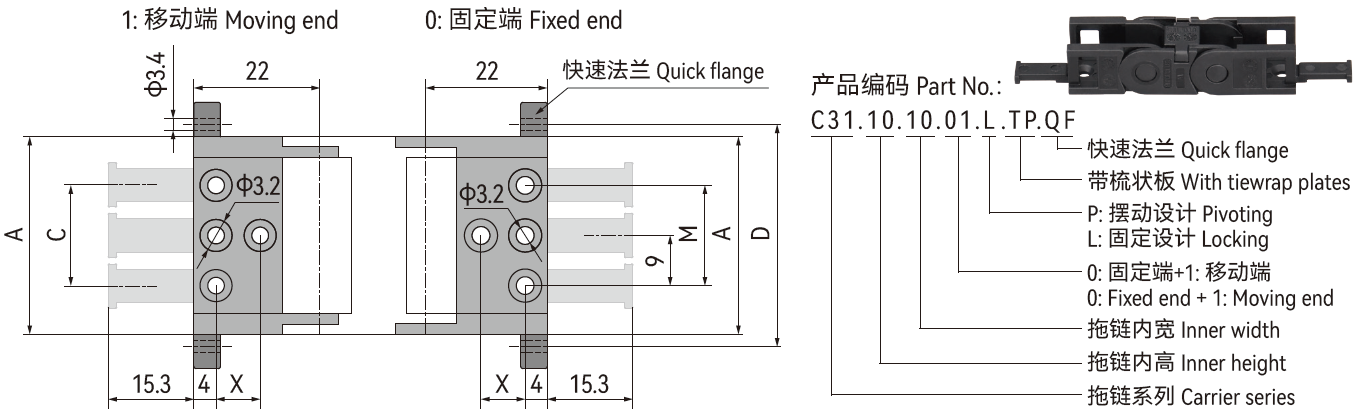

▊拖鏈接頭尺寸


***可選配用于拖鏈長度方向固定的 快速法蘭

無梳妝板

接頭編碼

（固定）

帶梳妝板

接頭編碼

（固定）

無梳妝板

接頭編碼

（擺動）

帶梳妝板

接頭編碼

（擺動）

拖鏈

內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C
[mm]

*D
[mm]

齒數
[pcs]

C31.10.10.01.LC31.10.10.01.L.TPC31.10.10.01.PC31.10.10.01.P.TP1017.48
/
/
23
1
C31.10.16.01.LC31.10.16.01.L.TPC31.10.16.01.PC31.10.16.01.P.TP1623.48
/
9
29
2
C31.10.20.01.LC31.10.20.01.L.TPC31.10.20.01.PC31.10.20.01.P.TP2027.48
/
9
33
2
C31.10.30.01.LC31.10.30.01.L.TPC31.10.30.01.PC31.10.30.01.P.TP3037.4/
22
18
43
3

▊技術參數

電纜拖鏈技術參數

架空長度

≤0.7m


速度/ 加速度 FLG

≤ 3 [m/s] / 8 [m/s2 ]

滑行距離

不適用

速度/ 加速度 FLB

≤ 2 [m/s] / 4 [m/s2 ]

豎直懸掛

≤ 5m

滑行速度/ 加速度

不適用

垂直站立

≤ 0.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 0.5m

阻燃等級

UL94 HB

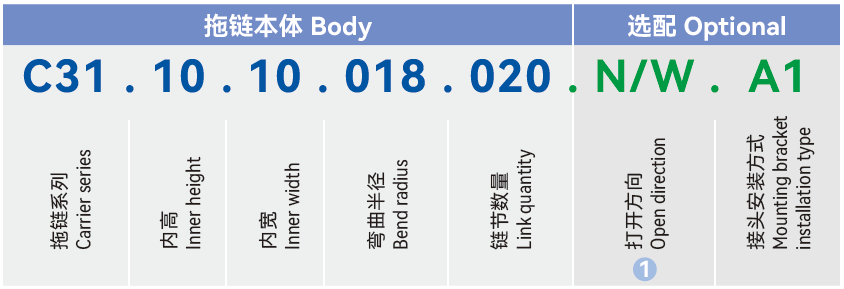

▊預裝拖鏈訂購編碼


▊ CSB可打開微型電纜拖鏈安裝說明

CSB可打開微型電纜拖鏈安裝說明

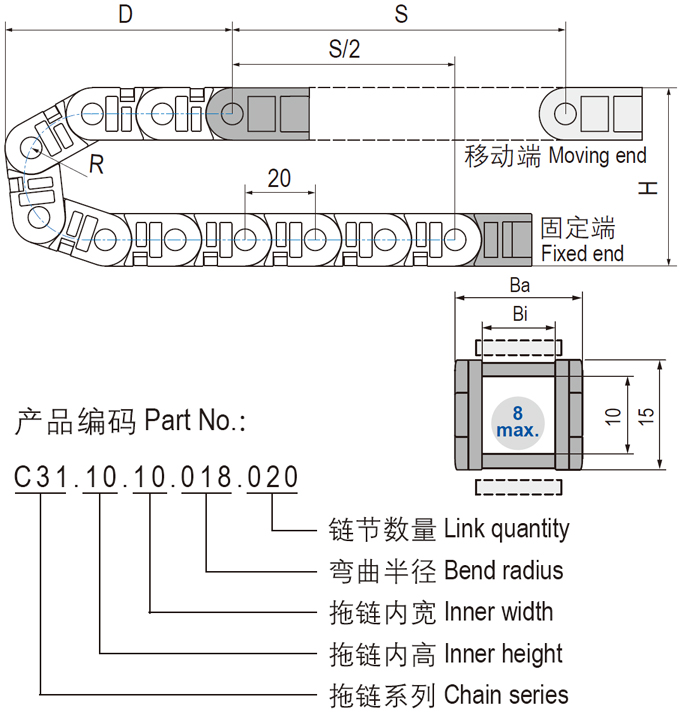

▊拖鏈安裝尺寸

可打開微型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R018028038
H517191
D566676
K100130160

*實際安裝高度：HF=H+15mm（負載 1.25kg/m)

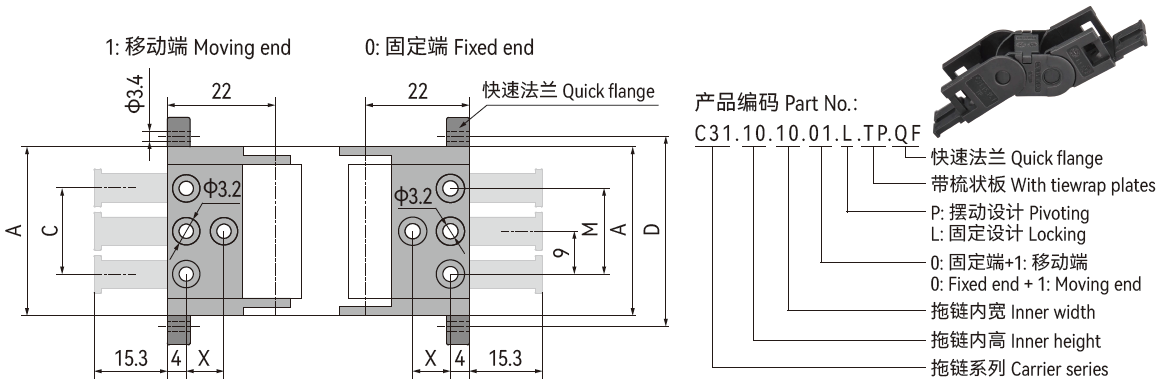

▊接頭安裝方式

可打開微型電纜拖鏈接頭安裝方式

*C31.10拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C31.10.Bi.01.P

可打開微型電纜拖鏈特殊配置

*推薦架空長行程拖行應用





暫無產品

C31 微型可打開電纜拖鏈

文件類型 PDF文件
文件大小 557KB
出版時間 10-2023
出版序號 CSB/CAT.064
立即下載

331 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
