C21E.15抗靜電可打開微型電纜拖鏈

產品特性

C21E.15抗靜電可打開微型電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.15抗靜電可打開微型電纜拖鏈適用于較小安裝空間，4種內寬規格可選...

● 消除靜電，表面電阻<109Ω
● 長期使用溫度：-40/+120℃
● 內高Hi：15 mm
● 內寬Bi：16-40 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：20 mm

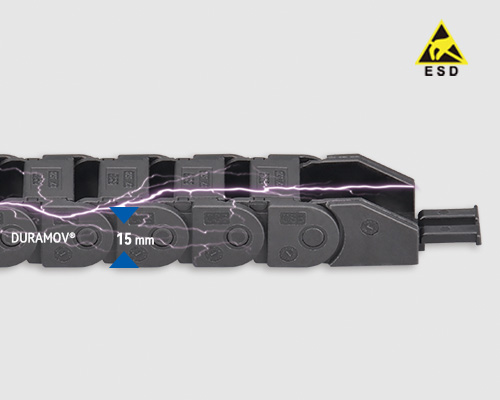

C21E.15抗靜電可打開微型電纜拖鏈
結構圖片

▊C21E.15微型可打開電纜拖鏈

C21E.15微型可打開電纜拖鏈

▊產品特性

C21E.15微型可打開式電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.15微型電纜拖鏈適用于較小安裝空間，4種內寬規格可選。
●拖鏈內高15mm，內寬16-40mm
●快速打開：沿拖鏈外側快速打開
●小節距設計實現低噪音順暢運行
●雙重限位堅固蓋板實現長行程

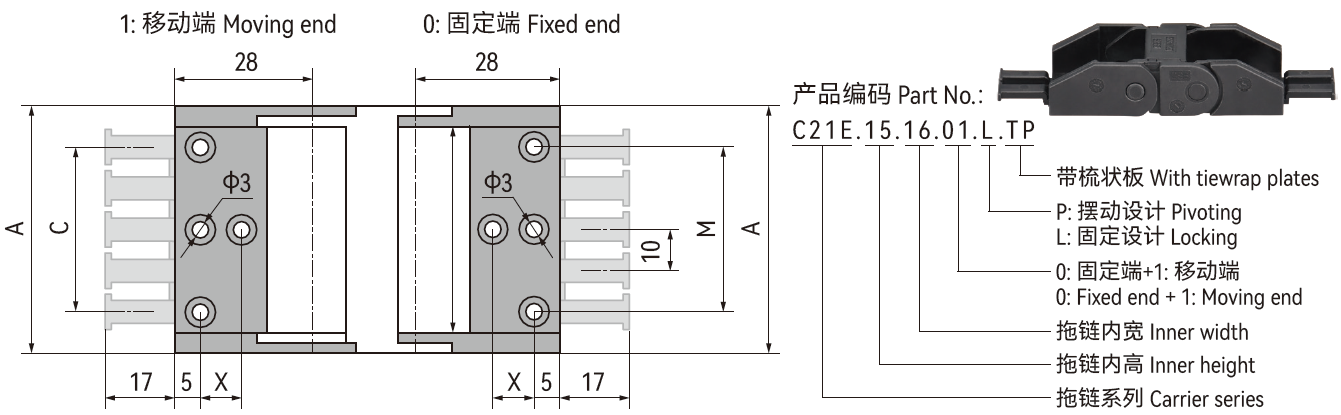

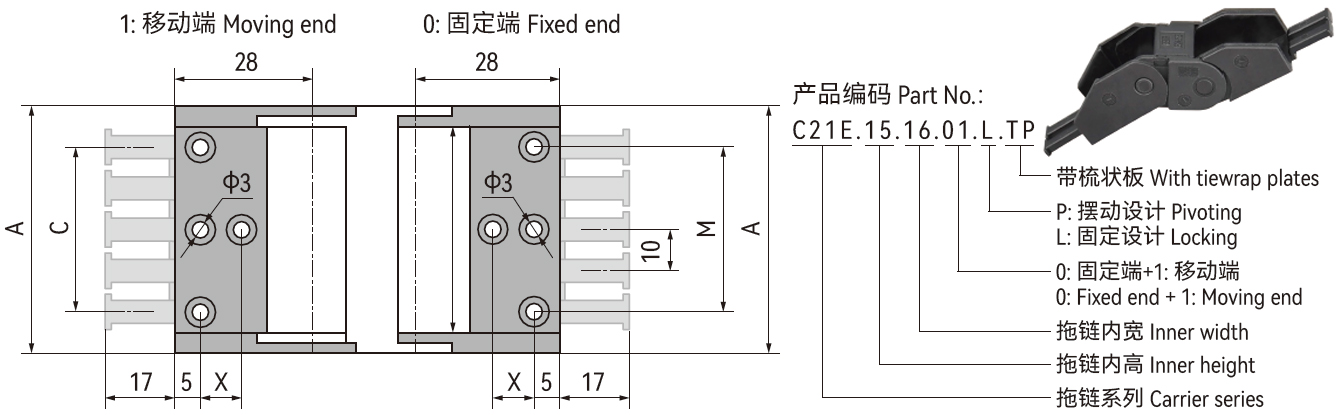

▊拖鏈接頭尺寸

無梳妝板接頭編碼

（固定）

帶梳妝板接頭編碼

（固定）

無梳妝板接頭編碼

（擺動）

帶梳妝板接頭編碼

（擺動）

拖鏈

內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C
[mm]

齒數
[mm]

C21E.15.16.01.LC21E.15.16.01.L.TPC21E.15.16.01.PC21E.15.16.01.P.TP1624.28
/
10
2
C21E.15.20.01.LC21E.15.20.01.L.TPC21E.15.20.01.PC21E.15.20.01.P.TP2028.28
/
10
2
C21E.15.30.01.LC21E.15.30.01.L.TPC21E.15.30.01.PC21E.15.30.01.P.TP3038.28
22
20
3
C21E.15.40.01.LC21E.15.40.01.L.TPC21E.15.40.01.PC21E.15.40.01.P.TP4048.28
32
30
4

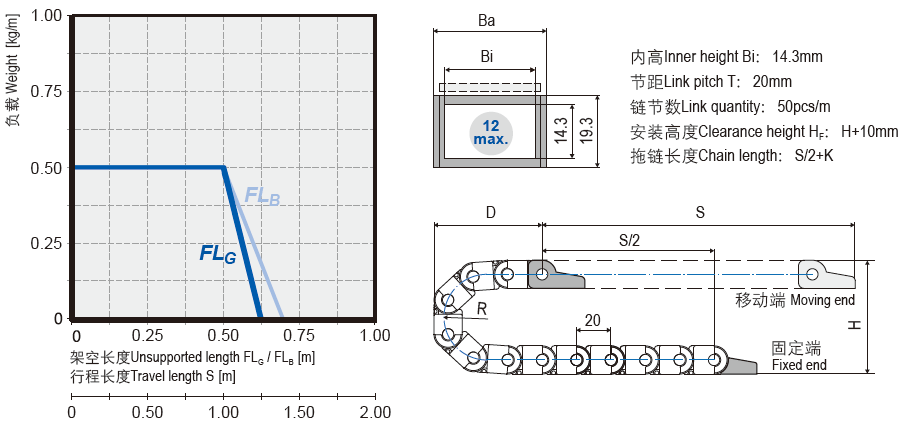

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 0.7m


速度/ 加速度 FLG

≤ 3 [m/s] / 8 [m/s2 ]

滑行距離

不適用

速度/ 加速度 FLB

≤ 2 [m/s] / 4 [m/s2 ]

豎直懸掛

≤ 5m

滑行速度/ 加速度

不適用

垂直站立

≤ 0.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 0.5m

阻燃等級

UL94 HB

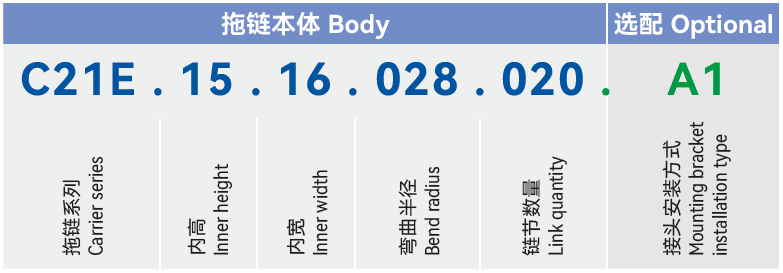

▊預裝拖鏈訂購編碼


▊ CSB可打開微型電纜拖鏈安裝說明

CSB可打開微型電纜拖鏈安裝說明

  推入并卡合                                    放入位置                                       按壓并卡合                                  分開鏈節

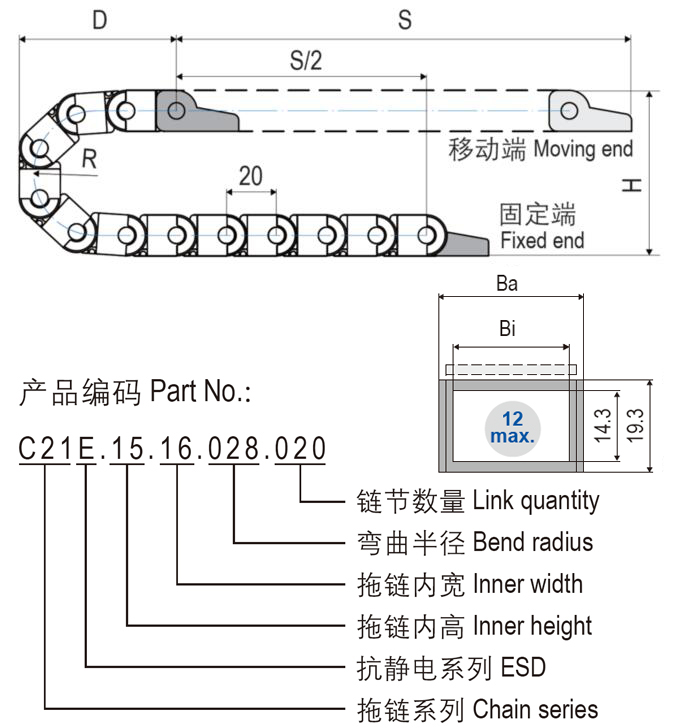

▊拖鏈安裝尺寸

微型可打開電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R028038048
H7595115
D687888
K130160195

*實際安裝高度：HF=H+10mm（負載 0.1kg/m)

▊接頭安裝方式

微型可打開電纜拖鏈接頭安裝方式

*C21E.15拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C21E.15.Bi.01.P

微型可打開電纜拖鏈特殊配置

*推薦架空長行程拖行應用

C21 可打開微型電纜拖鏈

文件類型 PDF文件
文件大小 505KB
出版時間 10-2023
出版序號 CSB/CAT.064
立即下載

854 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
