Polymer-tech SolutionsTM

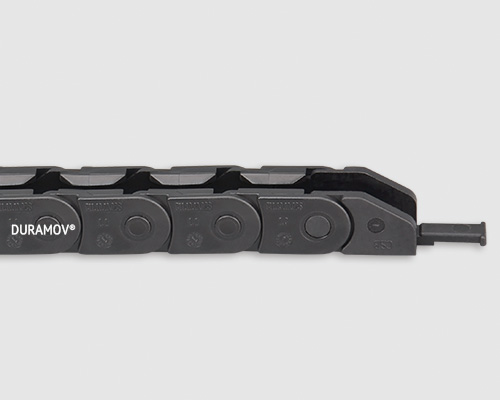

C11.10微型塑料拖鏈體積極小，基于一片式設計重量輕特別適用于高速運動。C11.10微型塑料拖鏈適用于較小安裝空間，多種尺寸規格可選。
● 長期使用溫度：-40/+80℃
● 內高Hi：10 mm
● 內寬Bi：10-20 mm
● 彎曲半徑R：18-38 mm
● 節距Pitch：20 mm
無梳妝板接頭編碼 （固定） | 帶梳妝板接頭編碼 （固定） | 拖鏈內寬 | A | X | C | 齒數 |
| C11.10.10.01.L | / | 10 | 16.5 | 8 | / | / |
| C11.10.16.01.L | C11.10.16.01.L.TP | 16 | 22.5 | 8 | 10 | 2 |
| C11.10.20.01.L | C11.10.20.01.L.TP | 20 | 26.5 | 8 | 10 | 2 |
* 根據要求提供

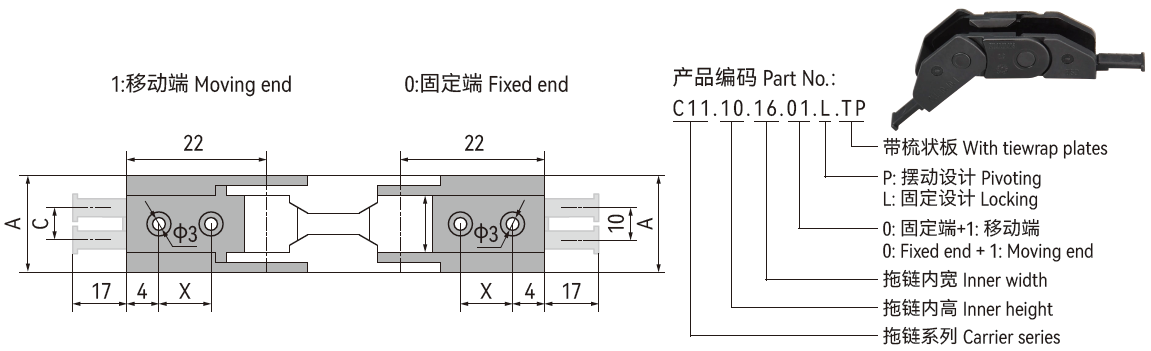

無梳妝板接頭編碼 （擺動） | 帶梳妝板接頭編碼 （擺動） | 拖鏈內寬 | A | X | C | 齒數 |
| C11.10.10.01.P | / | 10 | 16.5 | 8 | / | / |
| C11.10.16.01.P | C11.10.16.01.P.TP | 16 | 22.5 | 8 | 10 | 2 |
| C11.10.20.01.P | C11.10.20.01.P.TP | 20 | 26.5 | 8 | 10 | 2 |
* 根據要求提供

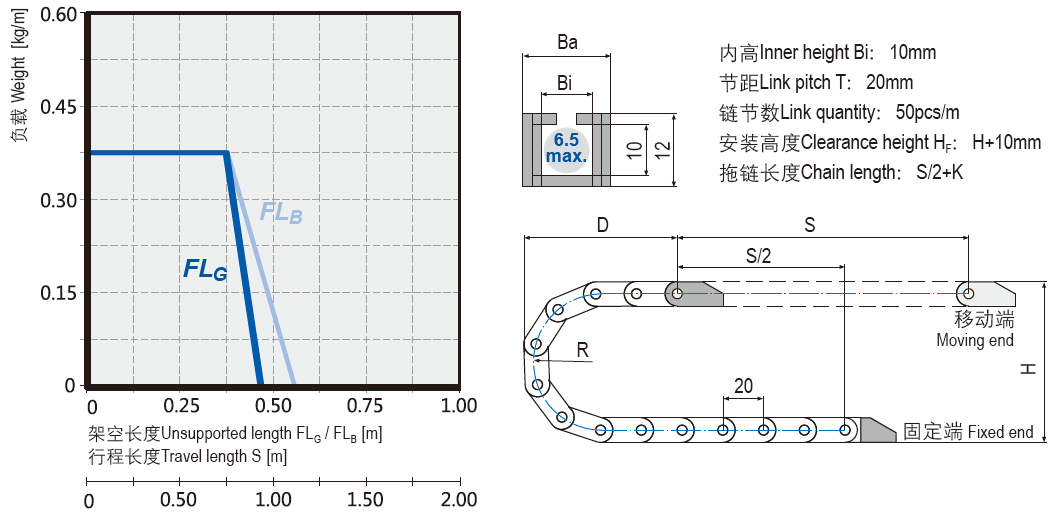

 | 架空長度 | ≤ 0.55m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | ≤ 3 [m/s] / 10 [m/s2 ] | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 V2 |
扭轉并卡合 壓裝電纜 扭轉并分開
*如果安裝空間受到限制請咨詢CSB?.

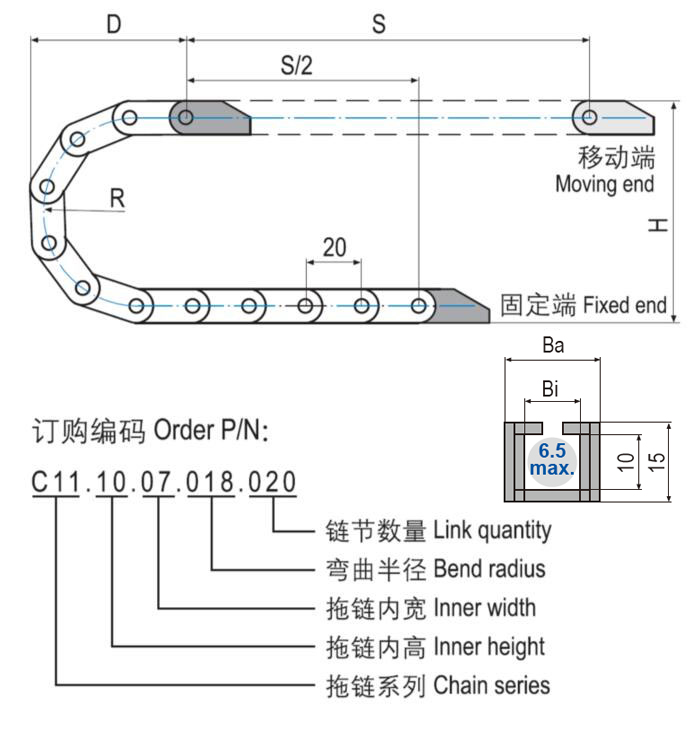

| R | 018 | 028 | 038 |
| H | 51 | 71 | 91 |
| D | 56 | 66 | 76 |
| K | 100 | 130 | 160 |
*實際安裝高度：HF=H+10mm（負載 0.2kg/m)
*C11.10拖鏈接頭安裝方式示意圖

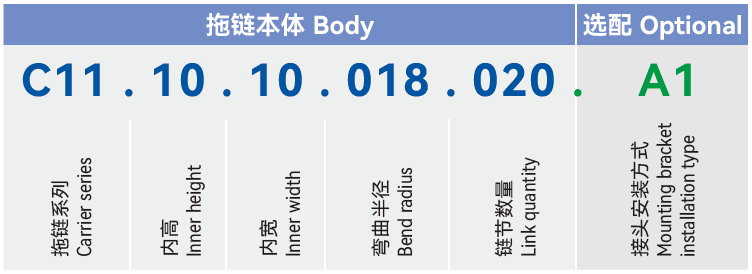

*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
