C11.07微型易填充電纜拖鏈

產品特性

C11.07微型塑料拖鏈體積極小，基于一片式設計重量輕特別適用于高速運動。C11.07微型塑料拖鏈適用于較小安裝空間，多種尺寸規格可選。
● 長期使用溫度：-40/+80℃

● 內高Hi：7 mm
● 內寬Bi：7-30 mm
● 彎曲半徑R：15-48 mm
● 節距Pitch：16.7 mm

C11.07微型易填充電纜拖鏈

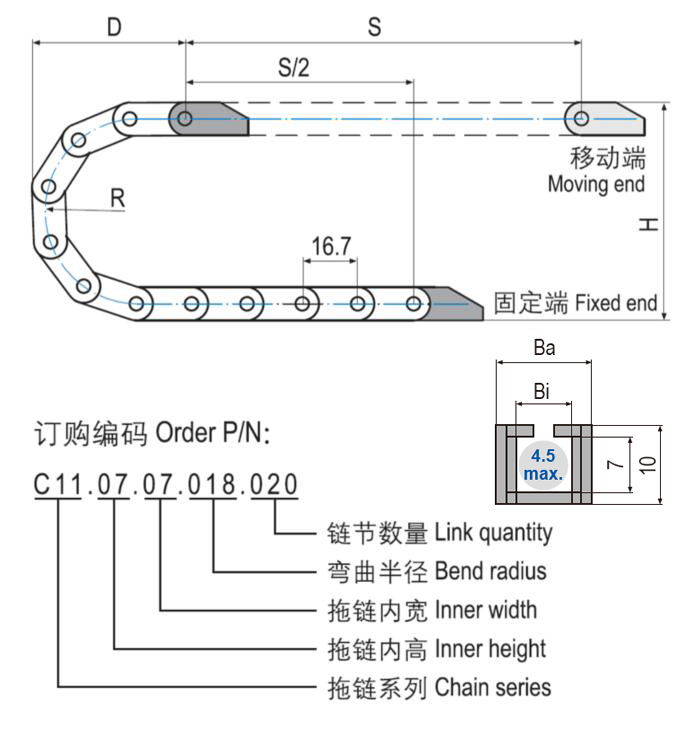

結構圖片

▊C11.07微型電纜拖鏈

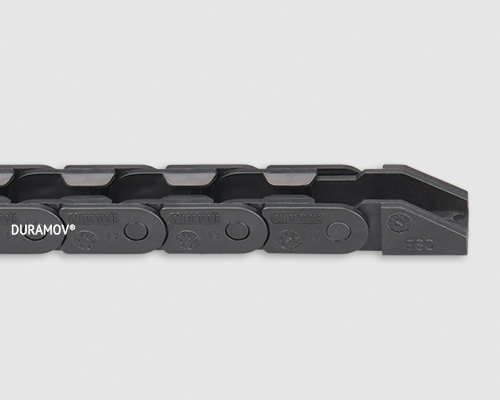

C11.07微型電纜拖鏈

▊產品特性

C11系列微型電纜拖鏈體積極小，基于一片式設計重量輕特別適用于高速運動。C11微型電纜拖鏈適用于較小安裝空間，多種尺寸規格可選。
●拖鏈內高7mm，內寬7-30mm
●小節距設計實現低噪音順暢運行
●一片式設計，不可打開
●非常輕便，低成本，較小的內高和轉彎半徑

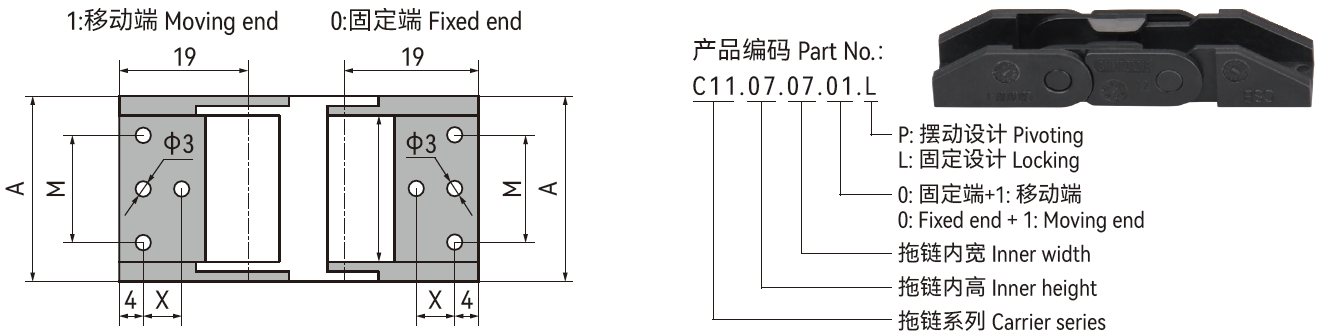

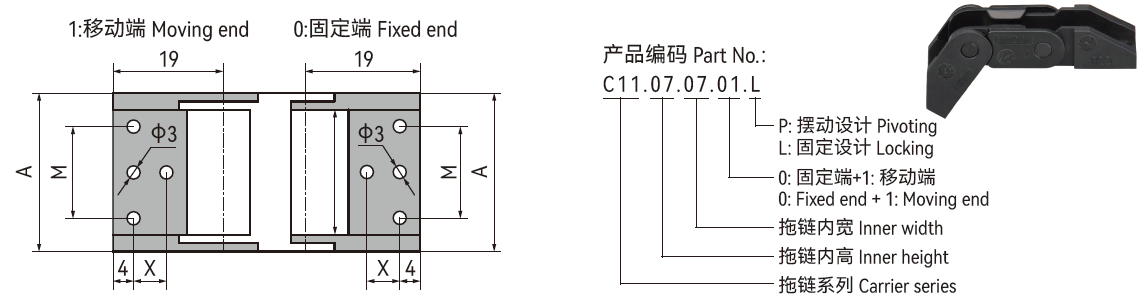

▊拖鏈接頭尺寸


產品編碼（固定）產品編碼（擺動）

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C11.07.07.01.LC11.07.07.01.P7128
/
C11.07.10.01.LC11.07.10.01.P1015
8
/
C11.07.16.01.LC11.07.16.01.P1621
8
/
C11.07.20.01.LC11.07.20.01.P2025
8/
C11.07.30.01.LC11.07.30.01.P3035/22

* 根據要求提供

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 0.5m


速度/ 加速度 FLG

≤ 3 [m/s] / 8 [m/s2 ]

滑行距離

不適用

速度/ 加速度 FLB

≤ 2 [m/s] / 4 [m/s2 ]

豎直懸掛

≤ 5m

滑行速度/ 加速度

不適用

垂直站立

≤ 0.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 0.5m

阻燃等級

UL94 V2

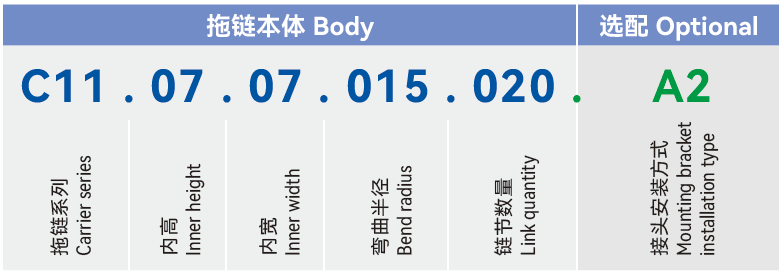

▊預裝拖鏈訂購編碼


▊ CSB微型易填充電纜拖鏈安裝說明

CSB微型易填充電纜拖鏈安裝說明

  扭轉并卡合                                                    壓裝電纜                                                          扭轉并分開

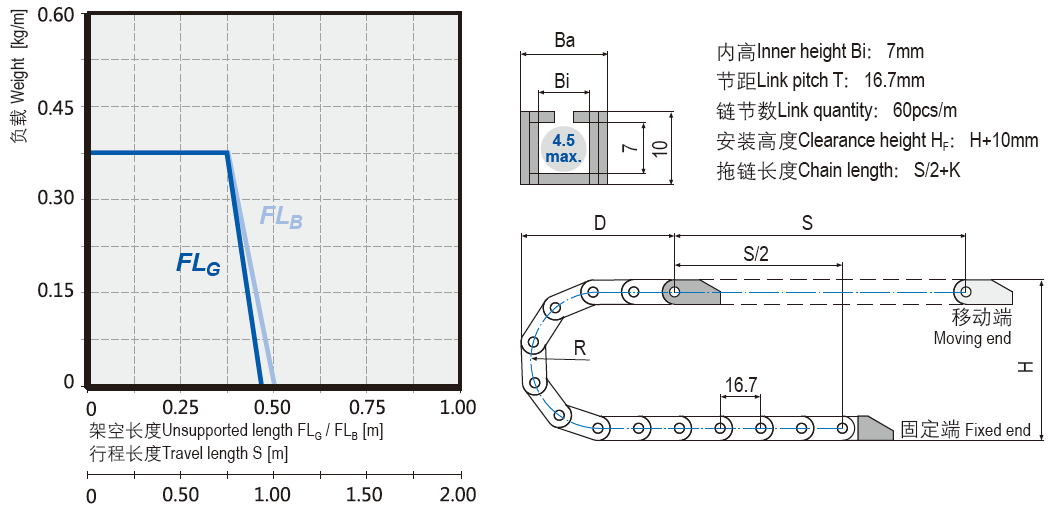

▊拖鏈安裝尺寸

微型易填充電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R015018028038048
H40466686106
D4548586878
K8590125155185

*實際安裝高度：HF=H+10mm（負載 0.1kg/m)

▊接頭安裝方式

微型易填充電纜拖鏈接頭安裝方式

*C11.07拖鏈接頭安裝方式示意圖
*A2|A4訂購預裝配拖鏈請注明安裝方式

▊C11.07.Bi.01.P

微型易填充電纜拖鏈特殊配置

*推薦架空長行程拖行應用

C11 易填充微型電纜拖鏈

文件類型 PDF文件
文件大小 506KB
出版時間 10-2023
出版序號 CSB/CAT.064
