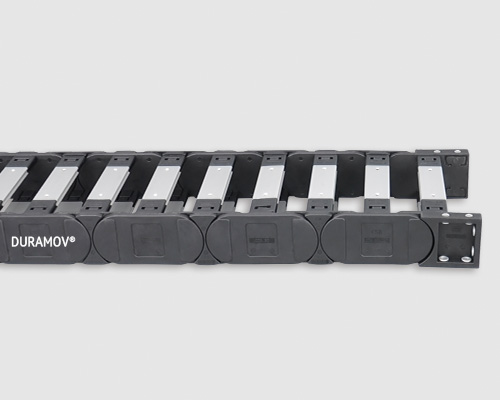

C03H.32高強度電纜拖鏈

產品特性

C03H高強度電纜拖鏈?zhǔn)腔贑03電纜拖鏈的改進版本。高強度材料結合穩固的結構設計使得C03H具有更高的承載能力，特殊橫桿設計賦予了拖鏈內寬尺寸高自由度選擇。

● 長期使用溫度：-40/+120℃
● 內高Hi：32 mm
● 內寬Bi：200-400 mm
● 彎曲半徑R：63-300 mm
● 節距Pitch：56 mm

C03H.32高強度電纜拖鏈

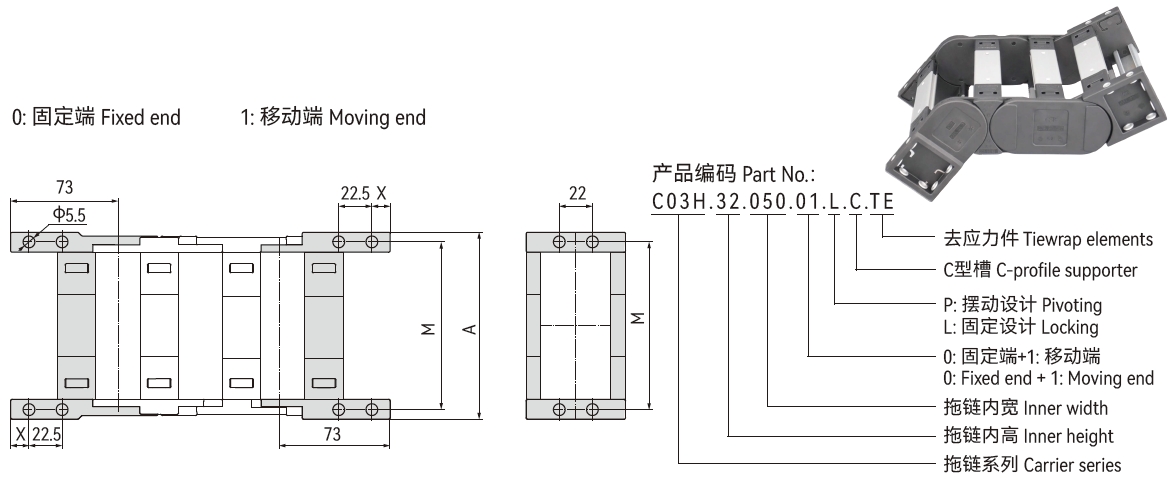

結構圖片


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03H.32.200.01.L.C.TEC03H.32.200.11.L.C.TE20022712.5
21413
C03H.32.212.01.L.C.TEC03H.32.212.11.L.C.TE21223912.5
22614
C03H.32.225.01.L.C.TEC03H.32.225.11.L.C.TE22525212.5
23915
C03H.32.237.01.L.C.TEC03H.32.237.11.L.C.TE23726412.5
25115
C03H.32.250.01.L.C.TEC03H.32.250.11.L.C.TE25027712.5
26416
C03H.32.262.01.L.C.TEC03H.32.262.11.L.C.TE26228912.5
27617
C03H.32.275.01.L.C.TEC03H.32.275.11.L.C.TE27530212.5
28918
C03H.32.287.01.L.C.TEC03H.32.287.11.L.C.TE28731412.5
30119
C03H.32.300.01.L.C.TEC03H.32.300.11.L.C.TE30032712.5
31420
C03H.32.312.01.L.C.TEC03H.32.312.11.L.C.TE31233912.5
32620
C03H.32.325.01.L.C.TEC03H.32.325.11.L.C.TE32535212.5
33921
C03H.32.337.01.L.C.TEC03H.32.337.11.L.C.TE33736412.5
35122
C03H.32.350.01.L.C.TEC03H.32.350.11.L.C.TE35037712.5
36423
C03H.32.362.01.L.C.TEC03H.32.362.11.L.C.TE36238912.5
37624
C03H.32.375.01.L.C.TEC03H.32.375.11.L.C.TE37540212.5
38925
C03H.32.387.01.L.C.TEC03H.32.387.11.L.C.TE38741412.5
40125
C03H.32.400.01.L.C.TEC03H.32.400.11.L.C.TE40042712.5
41426

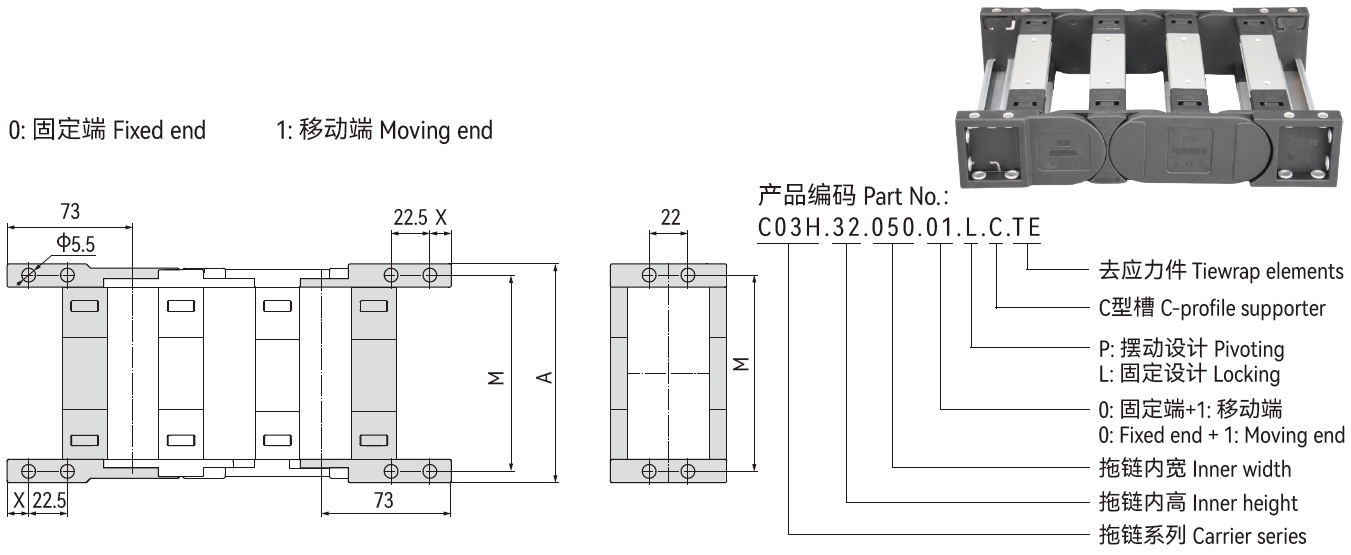

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03H.32.200.01.P.C.TEC03H.32.200.11.P.C.TE20022712.5
21413
C03H.32.212.01.P.C.TEC03H.32.212.11.P.C.TE21223912.5
22614
C03H.32.225.01.P.C.TEC03H.32.225.11.P.C.TE22525212.5
23915
C03H.32.237.01.P.C.TEC03H.32.237.11.P.C.TE23726412.5
25115
C03H.32.250.01.P.C.TEC03H.32.250.11.P.C.TE25027712.5
26416
C03H.32.262.01.P.C.TEC03H.32.262.11.P.C.TE26228912.5
27617
C03H.32.275.01.P.C.TEC03H.32.275.11.P.C.TE27530212.5
28918
C03H.32.287.01.P.C.TEC03H.32.287.11.P.C.TE28731412.5
30119
C03H.32.300.01.P.C.TEC03H.32.300.11.P.C.TE30032712.5
31420
C03H.32.312.01.P.C.TEC03H.32.312.11.P.C.TE31233912.5
32620
C03H.32.325.01.P.C.TEC03H.32.325.11.P.C.TE32535212.5
33921
C03H.32.337.01.P.C.TEC03H.32.337.11.P.C.TE33736412.5
35122
C03H.32.350.01.P.C.TEC03H.32.350.11.P.C.TE35037712.5
36423
C03H.32.362.01.P.C.TEC03H.32.362.11.P.C.TE36238912.5
37624
C03H.32.375.01.P.C.TEC03H.32.375.11.P.C.TE37540212.5
38925
C03H.32.387.01.P.C.TEC03H.32.387.11.P.C.TE38741412.5
40125
C03H.32.400.01.P.C.TEC03H.32.400.11.P.C.TE40042712.5
41426

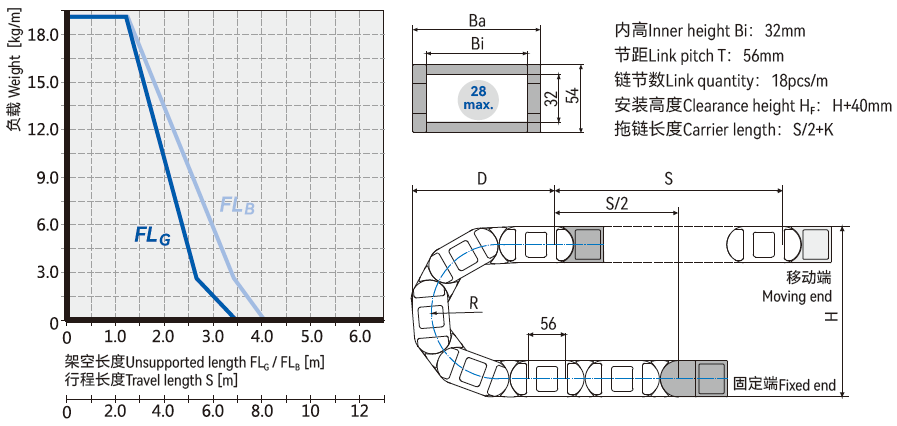

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 3.0m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

≤ 200m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 30m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s2 ]

垂直站立

≤ 2.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.0m

阻燃等級

UL94 HB

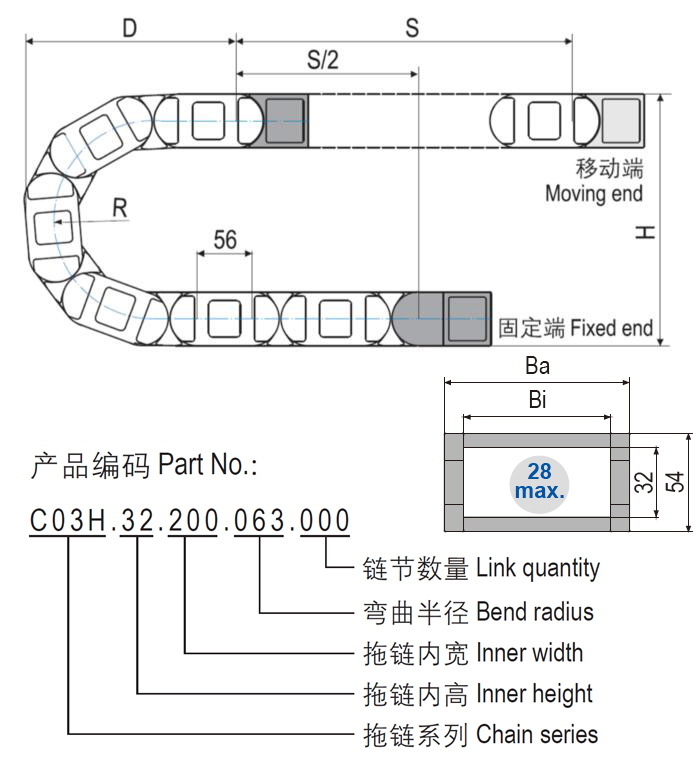

▊預裝拖鏈訂購編碼


① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB高強度電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

▊拖鏈安裝尺寸


*如果安裝空間受到限制請咨詢CSB?.

R063075100125150175200225250300
H180204254301354404454494554654
D174186211236261286311331361411
K3103504305055856657458059001055

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03H.32長行程滑行應用 | 10-200m

R063075100125150175200225250300
H2126150166166166166166166166166
D21461583704705006557709009301100
K231035061678489611201288145615681904
△CL--160210240370460540570690

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03H.32拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

▊C03H.32.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

重載型電纜拖鏈自由鏈節

*可S型站立


C03電纜拖鏈豎分隔片
C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多
C03拖鏈消除應力單元
C03拖鏈消除應力單元

● 適用C型支架，配合扎帶使用
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

更多
C03電纜拖鏈長行程拖行-滑行墊
C03電纜拖鏈長行程拖行-滑行墊

● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨

更多
橫分隔片
橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

更多
C03 C型支架（重型）
C03 C型支架（重型）

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
C03 C型支架
C03 C型支架

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
單層電纜夾
單層電纜夾

● 可與C03系列接頭及C型支架集成
● 節約安裝時間、空間、成本、緊湊的模塊化設計
● 支撐面長，具有良好的穩定性
● 更方便固定電纜，易于拆裝

更多
BL 波紋管
BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...

更多

C03H 高強度電纜拖鏈

文件類型 PDF文件
文件大小 789KB
出版時間 10-2024
出版序號 CSB/CAT.067
立即下載
