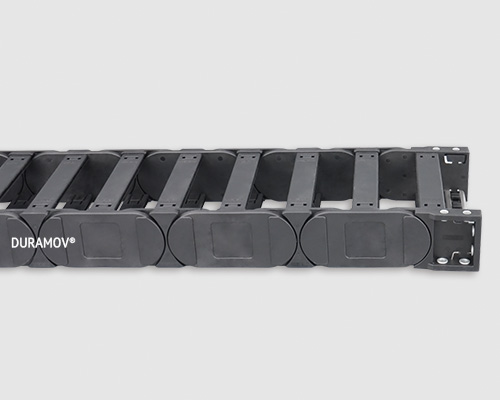

C03.42重載型電纜拖鏈

產品特性

C03.42重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.42重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃

● 內高Hi：42 mm
● 內寬Bi：50-200 mm
● 彎曲半徑R：75-350 mm
● 節距Pitch：67 mm

C03.42重載型電纜拖鏈

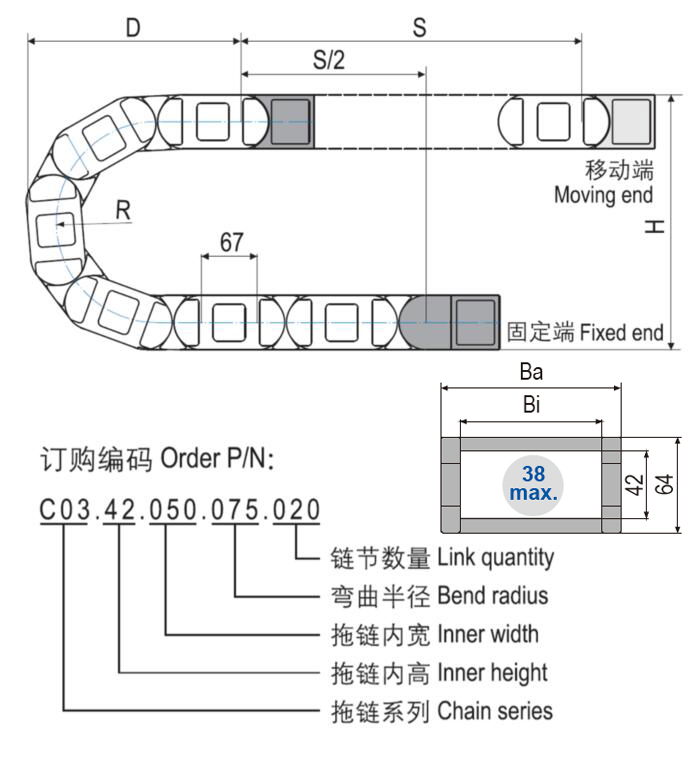

結構圖片

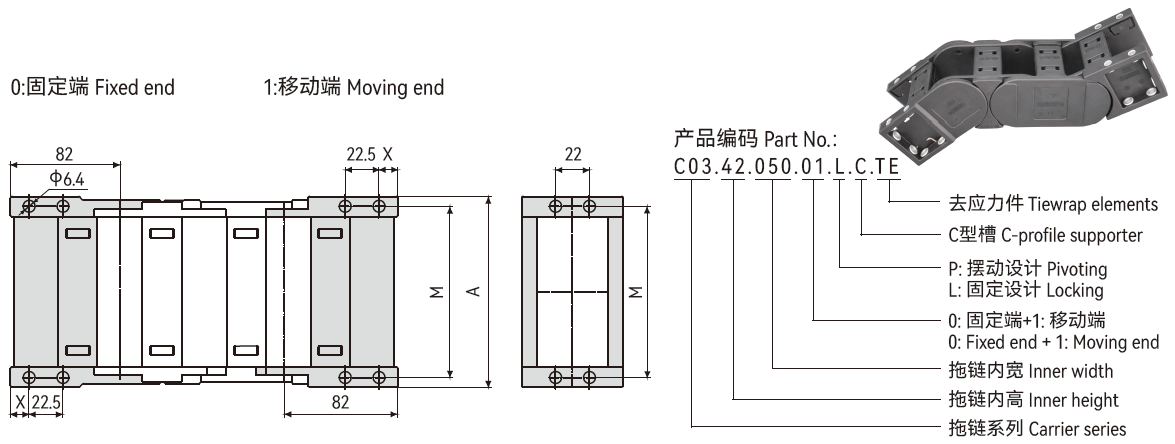

▊拖鏈接頭-固定


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03.42.050.01.L.C.TEC03.42.050.11.L.C.TE507715
663
C03.42.075.01.L.C.TEC03.42.075.11.L.C.TE7510215
914
C03.42.100.01.L.C.TEC03.42.100.11.L.C.TE10012715
1166
C03.42.125.01.L.C.TEC03.42.125.11.L.C.TE12515215
1418
C03.42.150.01.L.C.TEC03.42.150.11.L.C.TE15015715
16610
C03.42.175.01.L.C.TEC03.42.175.11.L.C.TE17520215
19111
C03.42.200.01.L.C.TEC03.42.200.11.L.C.TE20022715
21613

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03.42.050.01.P.C.TEC03.42.050.11.P.C.TE507715
663
C03.42.075.01.P.C.TEC03.42.075.11.P.C.TE7510215
914
C03.42.100.01.P.C.TEC03.42.100.11.P.C.TE10012715
1166
C03.42.125.01.P.C.TEC03.42.125.11.P.C.TE12515215
1418
C03.42.150.01.P.C.TEC03.42.150.11.P.C.TE15015715
16610
C03.42.175.01.P.C.TEC03.42.175.11.P.C.TE17520215
19111
C03.42.200.01.P.C.TEC03.42.200.11.P.C.TE20022715
21613

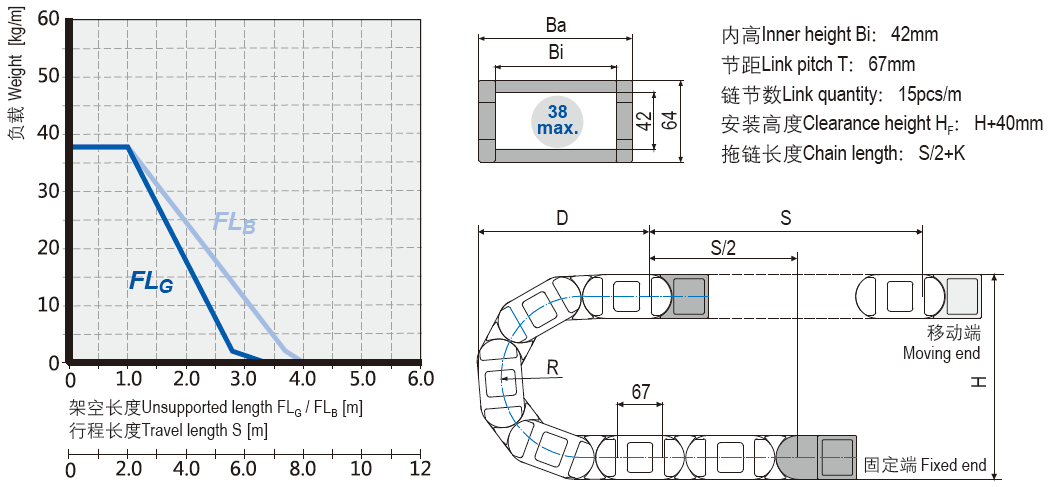

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 4.2m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s2 ]

滑行距離

12-300m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 50m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s2 ]

垂直站立

≤ 3.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.1m

阻燃等級

UL94 HB

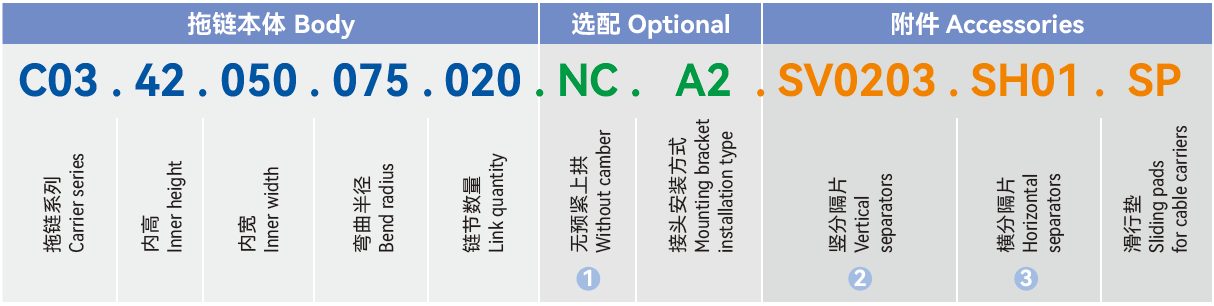

▊預裝拖鏈訂購編碼


① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB重載型電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

▊拖鏈安裝尺寸

重載型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R075100125150175200250300350
H214264314364414464564664764
D208233258283308333383433483
K37045053061068576592010801235

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03.42長行程滑行應用 | 12-300m

R075100125150175200250300350
H2150200186186186186186186186
D2174199475570670780103011501500
K237045080493811391340167519432412
△CL--2303003804606607301030

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03.42拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

▊C03.42.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

重載型電纜拖鏈自由鏈節

*可S型站立


C03電纜拖鏈豎分隔片
C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多
C03拖鏈消除應力單元
C03拖鏈消除應力單元

● 適用C型支架，配合扎帶使用
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

更多
C03電纜拖鏈長行程拖行-滑行墊
C03電纜拖鏈長行程拖行-滑行墊

● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨

更多
橫分隔片
橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

更多
C03 C型支架（重型）
C03 C型支架（重型）

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
C03 C型支架
C03 C型支架

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
單層電纜夾
單層電纜夾

● 可與C03系列接頭及C型支架集成
● 節約安裝時間、空間、成本、緊湊的模塊化設計
● 支撐面長，具有良好的穩定性
● 更方便固定電纜，易于拆裝

更多
BL 波紋管
BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...

更多

C03 重載型電纜拖鏈

文件類型 PDF文件
文件大小 739KB
出版時間 10-2024
出版序號 CSB/CAT.067
