Polymer-tech SolutionsTM

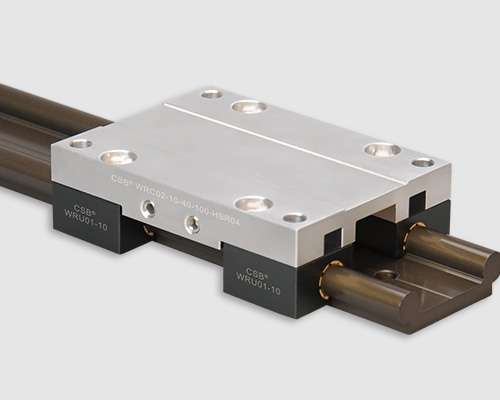

● 滾動與滑動混合滑臺
● 順暢滑動，驅動力比標準型下降45%
● 導向滑動膜標準材料EPB13
● 配合WR02導軌水平安裝
● 自潤滑、免維護
● 抗灰塵、無噪音

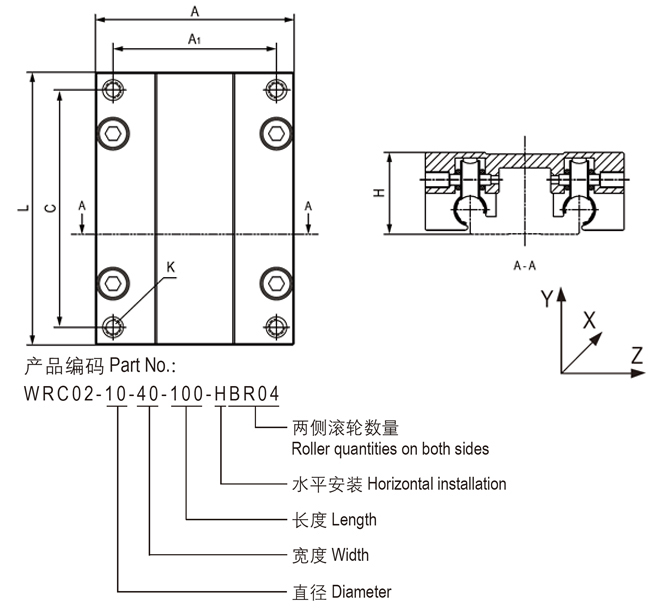

產品編碼 | 靜態載荷 | 動態載荷 | 重量 | ||
Coz [N] | Mox [Nm] | Coy- [N] | Coy- [N] | [kg] | |
WRC02-10-40-100-HBR04 | 2400 | 170 | 920 | 2560 | 0.38 |
WRC02-10-40-150-HBR04 | 2400 | 290 | 920 | 2560 | 0.44 |
WRC02-10-40-200-HBR04 | 2400 | 410 | 920 | 2560 | 0.51 |
WRC02-10-80-100-HBR04 | 2400 | 170 | 920 | 2560 | 0.44 |
WRC02-10-80-150-HBR04 | 2400 | 290 | 920 | 2560 | 0.52 |
WRC02-10-80-200-HBR04 | 2400 | 410 | 920 | 2560 | 0.58 |
WRC02-16-60-150-HBR04 | 4200 | 480 | 1440 | 3880 | 0.78 |
WRC02-16-60-200-HBR04 | 4200 | 690 | 1440 | 3880 | 1.10 |
WRC02-20-80-150-HBR04 | 6400 | 670 | 1760 | 4400 | 1.50 |
WRC02-20-80-200-HBR04 | 6400 | 990 | 1760 | 4400 | 1.60 |
WRC02-20-80-250-HBR04 | 6400 | 1250 | 1760 | 4400 | 1.80 |
●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與直線滑塊的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
