Polymer-tech SolutionsTM

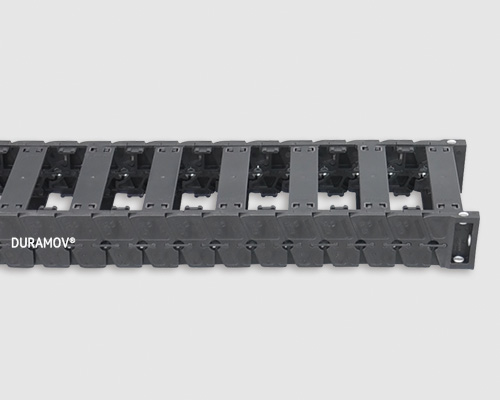

C06.40輕音型電纜拖鏈采用特殊結構設計，使用壽命長；由于拖鏈采用圓弧外形設計以及短節距鏈節采用彈性元件連接降低了拖鏈彎轉過程中的振動，適合低噪音、高速與無塵室應用。
● 長期使用溫度：-40/+120℃;
● 內高Hi：40 mm
● 內寬Bi：50-150 mm
● 彎曲半徑R：63-200 mm
● 節距Pitch：27.8 mm

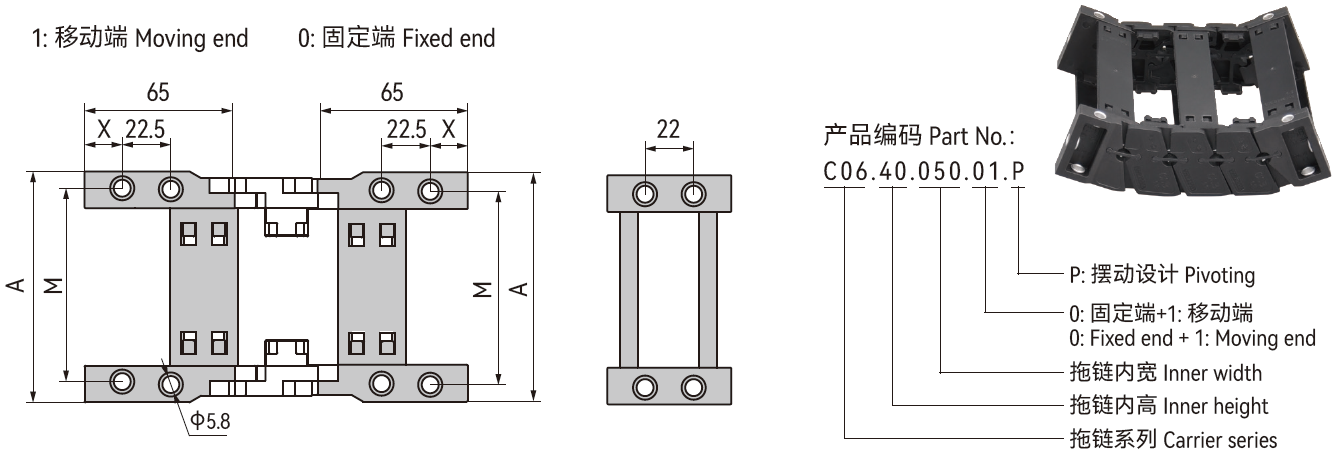

| 產品編碼 （ 擺動 ） | 拖鏈內寬 | A | X | M |
| C06.40.050.01.P | 50 | 76 | 12.5 | 64 |
| C06.40.062.01.P | 62 | 88 | 12.5 | 76 |
| C06.40.070.01.P | 70 | 96 | 12.5 | 84 |
| C06.40.075.01.P | 75 | 101 | 12.5 | 89 |
| C06.40.087.01.P | 87 | 113 | 12.5 | 101 |
| C06.40.100.01.P | 100 | 126 | 12.5 | 114 |
| C06.40.125.01.P | 125 | 151 | 12.5 | 139 |
| C06.40.150.01.P | 150 | 176 | 12.5 | 164 |

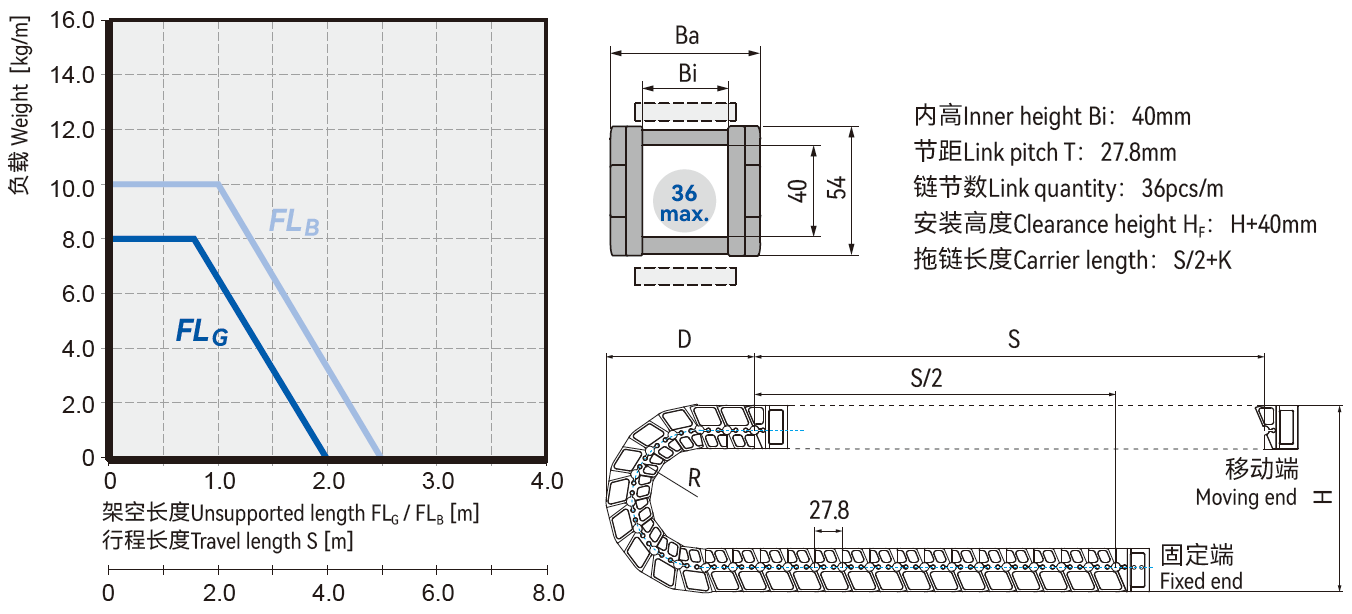

 | 架空長度 | ≤ 2.75m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | 根據要求 | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 30m | 滑行速度/ 加速度 | 根據要求 | ||
垂直站立 | ≤ 2.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | 根據要求 | 阻燃等級 | UL94 HB |

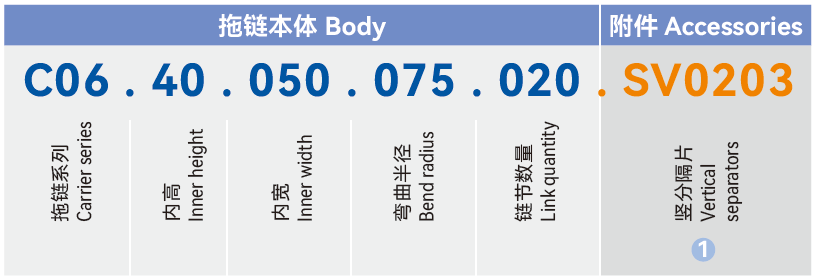

① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
*如果安裝空間受到限制請咨詢CSB?.

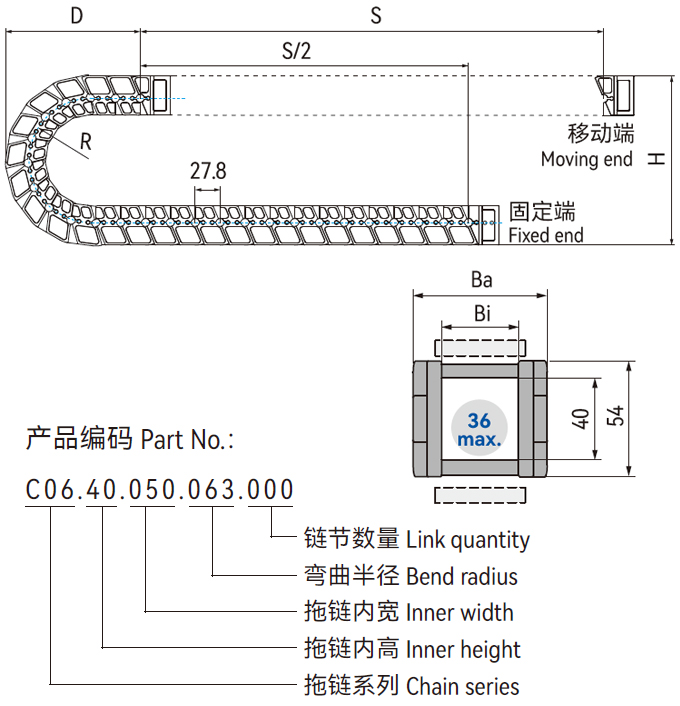

| R | 063 | 075 | 100 | 125 | 150 | 200 |
| H | 224 | 248 | 298 | 348 | 398 | 498 |
| D | 134 | 146 | 171 | 196 | 221 | 271 |
| K | 255 | 295 | 370 | 450 | 530 | 685 |
*實際安裝高度：HF=H+40mm（負載 0.3kg/m)
*C06.40拖鏈接頭安裝方式示意圖
*A1訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
