Polymer-tech SolutionsTM
● PUR 外護套
● 室內及室外應用，抗UV
● 耐油、耐生物油
● 低成本
● 使用溫度：-50/+80℃
| 編碼 | ||
| 芯線 | ||
| 外徑 | mm | |
|
||
|
總線系統 | - |
|
芯數及截面積 [mm2] | 2×0.5 |
|
顏色識別 | - |
|
接地線 | - |
|
外徑 [mm] | 5 |
|
銅含量 [kg/km] | 11 |
|
重量 [kg/km] | 30 |
|
驅動技術系統 | - |
|
最小彎曲半徑 [mm]，拖鏈內移動（系數） | 12.5×d |
|
最小彎曲半徑 [mm]，拖鏈內移動 | 62.5 |
|
最小彎曲半徑 [mm]，非拖鏈內移動（系數） | 10×d |
|
最小彎曲半徑 [mm]，非拖鏈內移動 | 50 |
|
最小彎曲半徑 [mm]，固定鋪設（系數） | 7×d |
|
最小彎曲半徑 [mm]，固定鋪設 | 35 |
|
溫度 [℃]，拖鏈內移動 | -20至+80 |
|
溫度 [℃]，非拖鏈內移動 | -40至+80 |
|
溫度 [℃]，固定鋪設 | -50至+80 |
|
最大速度 [m/s]，架空 | 3 |
|
最大速度[m/s]，滑行 | - |
|
最大加速度[m/s2] | 20 |
|
行程距離[m] | 小于10米的架空應用 |
|
扭轉[°] | - |
|

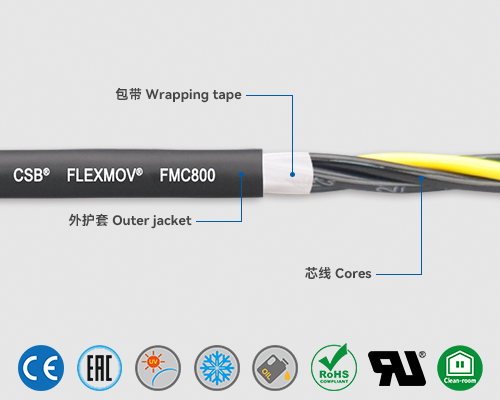

導體 | 高抗彎強度的精細裸銅多股線(符合 EN 60228 標準) |
|
絕緣材料 | 高機械性能的PVC混合物 |
|
芯線結構 | 芯線以優化的短節距絞合在一起 |
|
芯線識別 | 兩根黑色芯線帶白色數字 |
|
單元屏蔽箔 | - |
|
單元屏蔽 | - |
|
單元護套 | - |
|
中間層 | 聚合物包帶纏繞在芯線束外 |
|
內護套 | - |
|
總屏蔽箔 | - |
|
總屏蔽 | - |
|
外護套 | 低粘性的PUR基混合物，符合拖鏈要求 |
|
護套顏色 | 黑色 RAL9005 |
|
波阻抗[Ω] | - |
|
額定電壓 [V] | 300/500 |
|
測試電壓 [V] | 2000 |
|
抗紫外線 | 中等 |
|
耐水解 | - |
|
耐低溫 [℃] | -50 |
|
耐油性 | 耐油（符合 IEC60811-404 標準，經SGS檢測），耐生物油（符合VDMA24568 標準，經SGS檢測） |
|
無鹵素 | - |
|
阻燃 | - |
|
無硅 | 不含會影響涂料附著力的硅 |
|
REACH | 符合(EC) No. 1907/2006 (REACH)標準 |
|
無鉛 | 符合 2015/863/EU (RoHS-II 經SGS檢測 Tested by SGS) |
|
EAC | 經認證No.KG 417/043.CN.02.00249 |
|
無塵室 | 符合 ISO 14644-1 |
|
CE | 符合 2014/35/EU |
|
UL | 符合UL20940, 80℃, 600V |
▊FLEXMOV? FMC800柔性控制電纜使用壽命
| 往返行程 | 100萬次 | 300萬次 | 500萬次 |
適用溫度范圍 ℃ | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] |
| -20 / -10 | 15 | 16 | 17 |
| -10 / +70 | 12.5 | 13.5 | 14.5 |
| +70 / +80 | 15 | 16 | 17 |
***根據FLEXMOV?質保承諾
▊FLEXMOV?高柔性電纜查詢系統V1.0是基于CSB?實驗室大量的測試數據以及電纜材料與結構特性結合分析計算，您可以通過選擇護套材料、電纜應用參數與應用環境選項查找適用電纜，并結合電纜芯線與屏蔽要求系統會輸出適配的柔性電纜。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議柔性電纜在設備上需再次做測試驗證以完全符合實際使用要求。
▊FLEXMOV?高柔性電纜查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
